PM175 Satec для мониторинга эффективности работы электронасосов. Регистрация режимов работы и запуска электронасосов.

Современное состояние

- Электронасосы потребляют около 20% производимой в мире электроэнергии.

- Электронасосы производят около 7% парниковых выбросов в мировую атмосферу.

- Исследования показали, что за счет применения нового оборудования и систем управления может быть сэкономлено не менее 20% электроэнергии, потребляемой насосными системами.

- Электронасосы часто являются важнейшими компонентами в процессе производства. Вследствие этого надежность работы предприятия достигается за счет регулярного или непрерывного мониторинга условий работы данного оборудования.

Применение

Электронасосы применяют в сферах производства:

- водозабор и обработка сточных вод;

- нефтехимия;

- целлюлозобумажная промышленность;

- ирригация;

- гидроэлектростанции;

- производство электроэнергии.

Особенности:

- необходимость постоянного контроля и защиты;

- обеспечение надежности предприятия и повышение производительности процесса;

- высокая энергоемкость;

- необходимость выполнения ремонта и обслуживанию;

- требования к снижению энергопотребления и стоимость обслуживания.

Текущие решения

В настоящее время в системе мониторинга насосов для контроля мощности P, используются приборы PM130P PLUS.

Например, современная система водоснабжения США имеет более 4000 электродвигателей, контролируемых с помощью приборов PM130P. Данные по параметрам электроэнергии передаются от прибора PM130P к контроллеру, а затем - в компьютер. На компьютер поступает также другая информация датчиков: давление, скорость потока, частота оборотов ротора электродвигателя.

Эти данные позволяют рассчитать мощность электронасоса как функцию давления и скорости потока и КПД насоса.

Недостатки существующих решений

1. Данные о КПД не точны вследствие наличия колебаний давления, скорости потока, напряжения, а также отсутствия синхронизации данных, поступаемых от датчиков и измерителей параметров электроэнергии.

2. При возникновении проблем с каналом передачи происходит потеря данных.

4. Невозможность получать сигналы тревоги от приборов, для того чтобы, либо активировать, либо отключить защиту в реальном масштабе времени.

Новое решение

Требуемое решение заключается в использовании лишь одного электроанализатора PM175, обладающего обеими функциями защиты и сигнализации, а также регистрации данных.

Расчет КПД выполняется с высокой точностью благодаря следующим факторам:

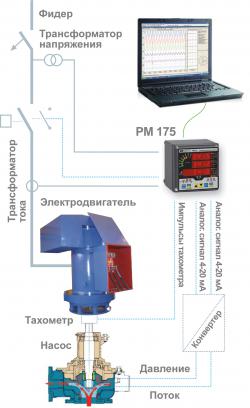

- Один анализатор качества электроэнергии Satec PM175 способен одновременно измерять как электрические (напряжение, ток, мощность), так и механические (давление, скорость потока, частота оборотов ротора электродвигателя) параметры.

- Все данные записываются едином архиве прибора.

- Запись данных осуществляется в энергонезависимую память самого прибора.

- Кроме возможности регистрации данных Satec PM175 обеспечивает регистрацию событий и управляемые ими запуски (событийные запуски). Эти данные могут вырабатывать сигналы тревоги и служат дополнительной защитой.

PM175 - Анализатор качества электроэнергии, измерение показателей качества электрической энергииPM175 решает проблему

1. Прибор имеет два аналоговых входа для приема данных от внешних аналоговых датчиков скорости потока и давления.

2. Прибор имеет два импульсных цифровых входа для считывания параметров скорости вращения электродвигателя.

В будущем ожидается разработка специализированного программного обеспечения для расчета КПД электронасоса в реальном масштабе времени.

Преимущества нового решения Satec

1. Использование одного Satec PM175, в реальном масштабе времени осуществляющего прием и хранение данных, значительно повышает точность и надежность процесса измерений.

2. Прибор позволяет получить доступ к сохраненным в его памяти данным, вне зависимости от состояния системы передачи.

3. Показатели качества электроэнергии, измеренные прибором PM175 Satec дают информацию о качестве электроэнергии, определенной в ГОСТ 13109, на питающем фидере электронасоса.

4. Использование модулей связи приборов серии PM175, включая Ethernet и модем сотовой связи.

5. Очень высокая точность измерений прибором PM175. Класс точности измерений параметров электрической энергии 0.2S.
